水水喷射器采暖机组水力控制方案

发布时间：2012-06-08 14:27:54 来源：小编点击：

采用高温水供热，二级换热站目前采用板式换热器较多。为了节省投资，节约水泵用电，降低返障率，国内很多单位采用混水供热方式。采用这种方式供热，应满足以下条件：

　　1 、二次网系统比较干净，或者首战换热器对水质要求不高；

　　2 、一次、二次水网及换热站最好均归供热单位管理。

　　混水机组中的混水装置如果采用水 - 水喷射器，可以达到进一步的节电效果。

　　一个首站经常带着数十个二级站，水力失调问题比较常见。如果二级站均采用混水机组，情况则更为复杂。这个问题使一些供热单位感到困惑，问题出在有几个关键的概念没有理清，因而采取的措施不够得力，下面给出几个概念和方案请读者参考：

　　概念一：任何系统，任何时候，采用节流的方式进行压力流量调节都会带来压力损失，增加水泵的电力消耗。采用水泵变频调节方案是值得提倡的。

　　概念二：任何一个水网，不管一次网二次网，要求不失调，应该对各支路的流量进行控制，而不是控制某点的压力，这与换热器或散热器的形式并无关系。之所以出现上述失调的困惑，主要是因为所使用的调节装置不是调节流量的，而是调节压力的，如减压稳压阀等。因而造成各支路水量相互排挤，必然失调。

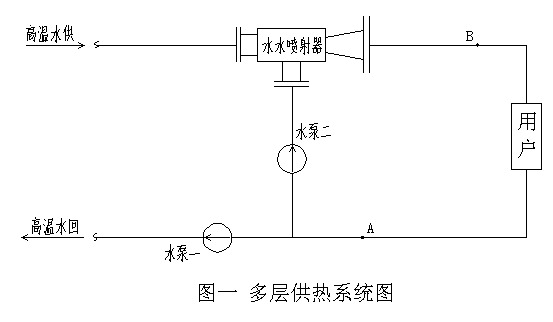

　　如图一，在这里各支路高温水的流量控制得不多不少，刚好满足要求，高温水网就不会失调。同样的低温水流量也必须保证，以满足二次网循环供热的要求。

　　如何控制这两个流量？方法很简单，只要通过水泵变频装置对水流量进行控制即可。对二次水网而言，若无流量装置也可以控制供回水压差。

　　只要将两个流量控制好，一次网失调问题就不再存在。二次网的供热效果也能得到保障。两个水泵分别由两个变频器控制，两者流量之和等于二次网循环流量，这样能使水泵的容量降低，也使控制概念清晰。而且，如果整个系统的热负荷调节采用质调节，那么变频器的设定可保持不变。倘若要进行量调节，那么必须对变频器的设定进行调整。

　　概念三：关于定压问题。如果只顾及到水量平衡，可能会出现二次定压不能适应问题。这要分三种情况进行讨论：

　　1 、一般地，采用混水机组，二次网的静压头可能高于所要求的数值。这种情况下，如果用户散热器能够承受，那么不必采取任何措施，定压偏高，积气体积压缩，有利于循环。

　　2 、如果用户散热器承受不了如此高压，那么喷射器的设计出口压力（供水压力）必须降低，回水压力也会降低，要达到规定的高温水回水流量，水泵必须增加扬程。不过由于喷射器的引射能力加大使水泵二的功率节省一部分，此时系统在 A 处装止回阀， B 处装速断阀，以防止二次网超压。

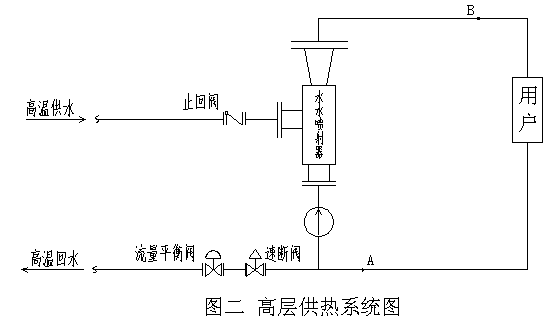

　　3 、反过来，二次网供高层，需提高定压怎么办？此时系统应做相应变化（如图二），水泵调节原则是保证二次供水压力即可。二流量则会自动满足要求，这是喷射器设计室所确定的。此系统中二次网回水向一次网过度时增设自力式平衡阀，使一次网流量保持不变，牺牲部分电能是不得已的。
